User avatar
MonViolon c'est du pipeau @monviolon@framapiaf.org
1y
Eh. J'ai pensé à un truc 😏 un (ou une tête de flûte) chantourné. Un sandwich de 4 planchettes TRÈS facile à réaliser sur plan, à l'aide d'une scie à chantourner, en contre-plaqué par exemple.
Je te laisse cette esquisse de plan si tu veux tester avant moi. Il faut empiler et coller les 4 morceaux. Limer le biseau.

En fait je viens de faire une tête de flûte en… carton (!) sur ce principe, ça ne ressemble à rien mais posé sur un tube pvc avec qq trous de doigts, ça fonctionne !

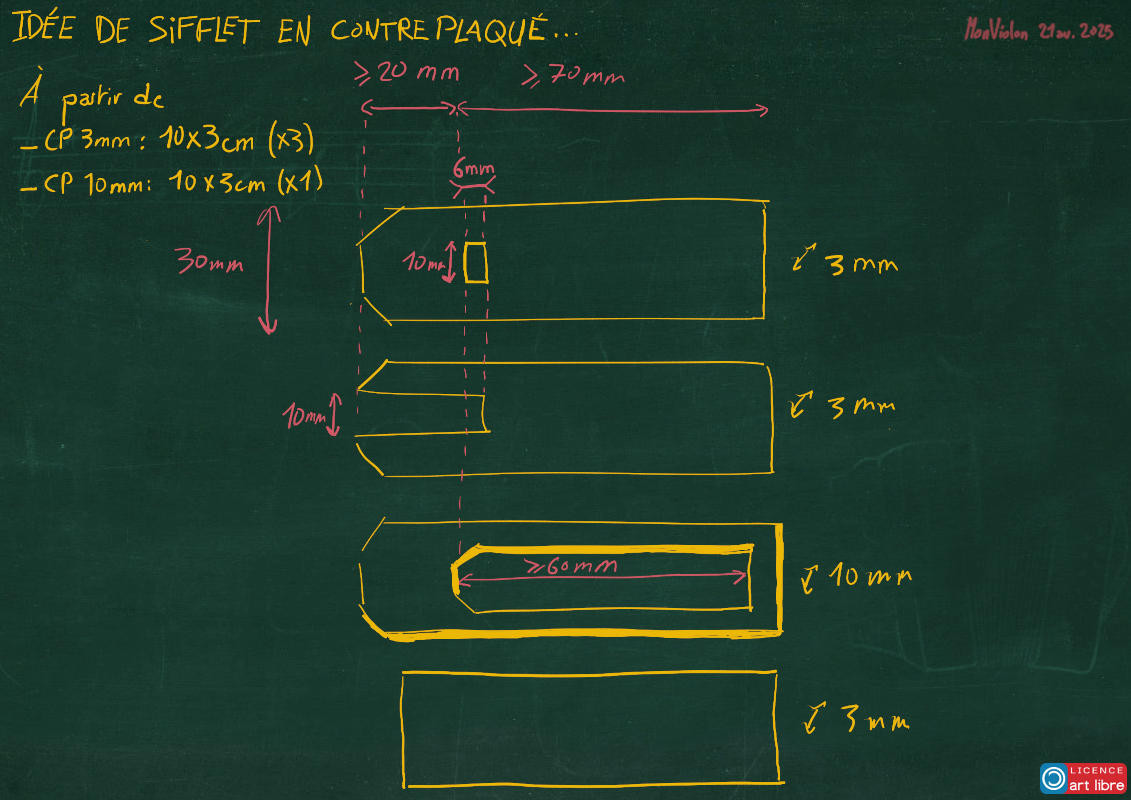

Esquisse d'un plan de sifflet en contre-plaqué. Il s'agit de 4 planchettes de 3×10cm à empiler. Description de chaque planchette, de haut de bas, l'embouchure est à gauche : 1) CP 3mm d'épaisseur, la fenêtre de sortie d'air est un trou rectangulaire de 10×6mm, à au moins 2cm de l'embouchure, centrée dans la largeur. 2) une encoche de 10mm de large et de 26mm de long sera le canal d'air et le biseau. 3) CP 10mm, le volume intérieur du sifflet est chantourné. C'est un large évidement qui commence juste sous la fenêtre du 1) et se termine à 5mm du fond. On ne laisse que 5mm de parois. 4) Le fond : cette dernière planchette vient boucher l'évidement ci-dessus.
1
1
0
0
User avatar
MonViolon c'est du pipeau @monviolon@framapiaf.org
1y
C'est la même idée que la "flûte CD"
musik-kreativ-plus.eu/fr/teaching-modules/la-classe-une-entreprise/element-2-construction-dinstruments-a-partir-de-materiaux-de-recuperation/
(clique description > instrument 5) (fichu JS).
1
0
0
0
User avatar
MonViolon c'est du pipeau @monviolon@framapiaf.org
1y
<soupir lang="et">Niiii…</soupir>
Avez-vous déjà vu… (boing boing) une embouchure de flûte en carton ?
Je t'avais dit que ça ne ressemblait à rien.
J'ai mis beaucoup de colle blanche pour l'étanchéité du canal et aussi pour que ça ne ramollisse pas. C'est un objet très amusant, on peut vraiment jouer de la flûte en le posant sur un tube avec des trous pour les doigts, le son est très moelleux, très peu fort mais bien plein (pour jouer sans déranger personne).

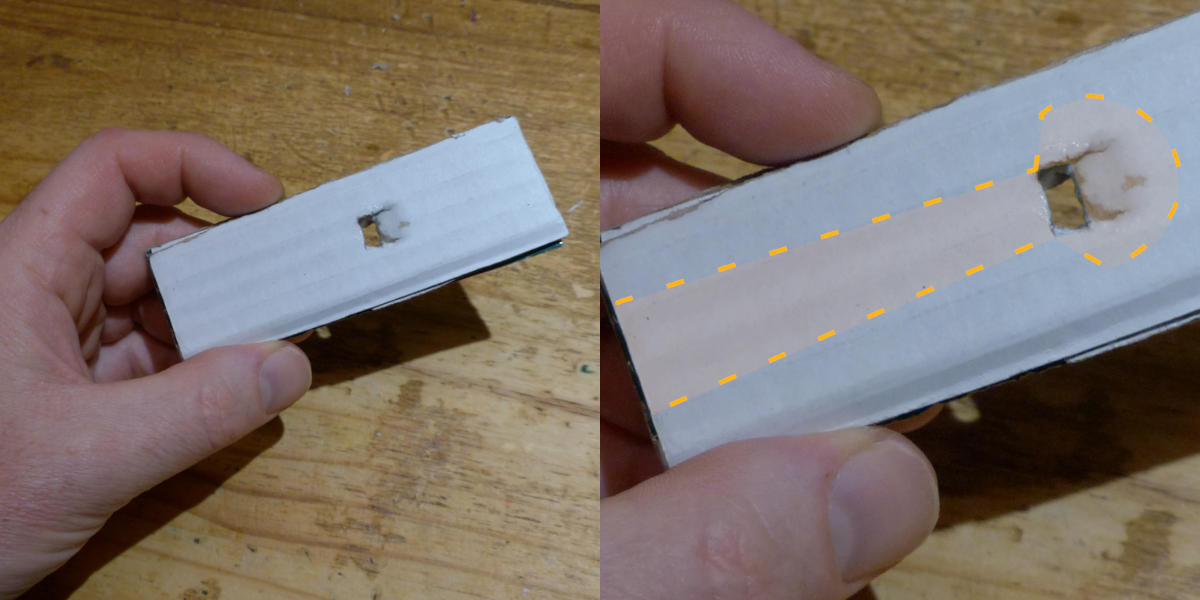

Une main tient entre le pouce et l'index un rectangle de carton ondulé d'environ 10×4cm, troué d'un petit rectangle. À côté, la même photo un peu zoomée sur laquelle des pointillés ont été dessinés, suggérant qu'un conduit à l'intérieur du rectangle de carton relie un des bords de 3cm au trou.

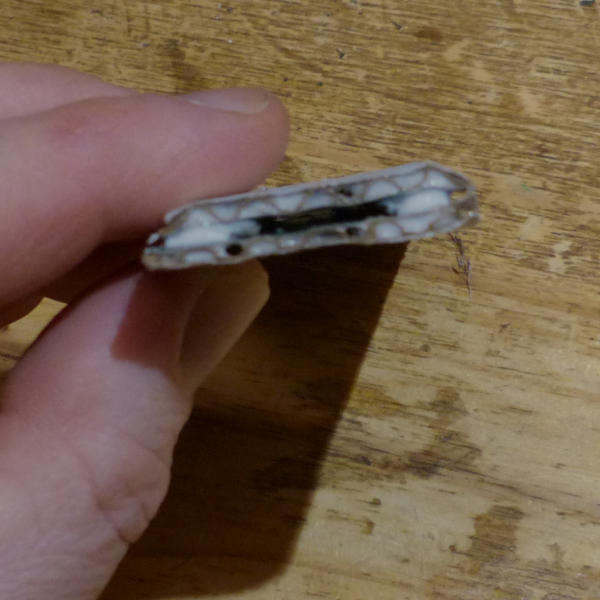

Une maint tient le morceau de carton précédent de façon à nous montrer sa tranche, révélant un empilement de 3 couches de cartons ondulés, largement imbibés de colle blanche. La couche du milieu est absente au milieu, créant ainsi un canal dans notre objet.

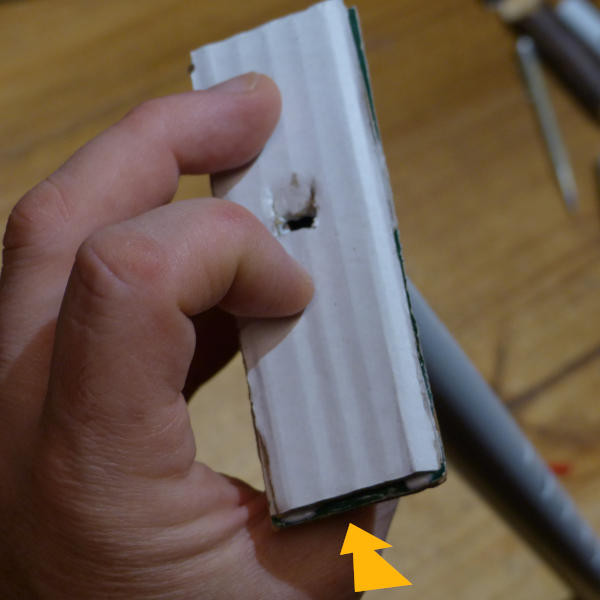

Le toujours même rectangle de carton est posé sur un tube pvc, sa surface perpendiculaire à l'axe du tube.
1
1
0
0
User avatar
MonViolon c'est du pipeau @monviolon@framapiaf.org
1y
Mon sifflet en contre-plaqué !
C'est en gros les dimensions notées plus haut dans ce fil.
C'est facile et satisfaisant à réaliser, ça peut être une idée d'atelier.
Il faut prévoir la fenêtre moins large sur la planchette 2 (disons 3mm) car elle risque de s'agrandir au biseautage (viser 5mm).
Si contre-plaqué, prévoir des parois de 7mm plutôt que 5.
Collez.
Poncez à votre goût (bec en pointe, arrondis…)
Huilez.
Peut être fait en vrai bois bien sûr, canal d'1,5mm d'épaisseur serait meilleur que 3.

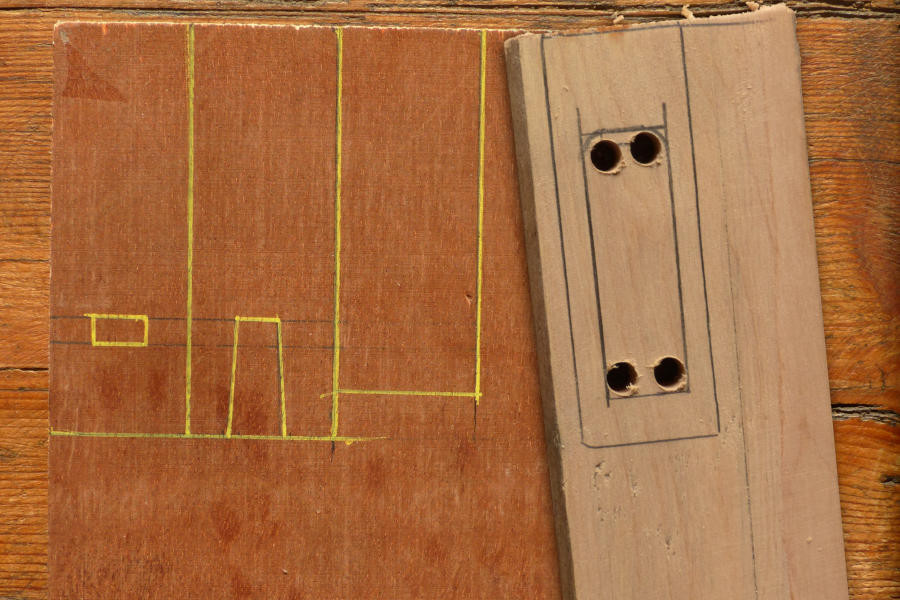

Une planche fine de contre-plaqué sur laquelle sont dessinés des traits de coupe : trois rectangles jointif avec ce qui devra devenir une ouverture rectangulaire sur le premier, une longue encoche sur le deuxième et rien sur le troisième. À côté, un contre-plaqué plus épais avec, dessiné dessus, un rectangle de la même taille que les précédents mais contenant un grand rectangle. Quatre trous ont déjà été percés pour aider à la découpe.

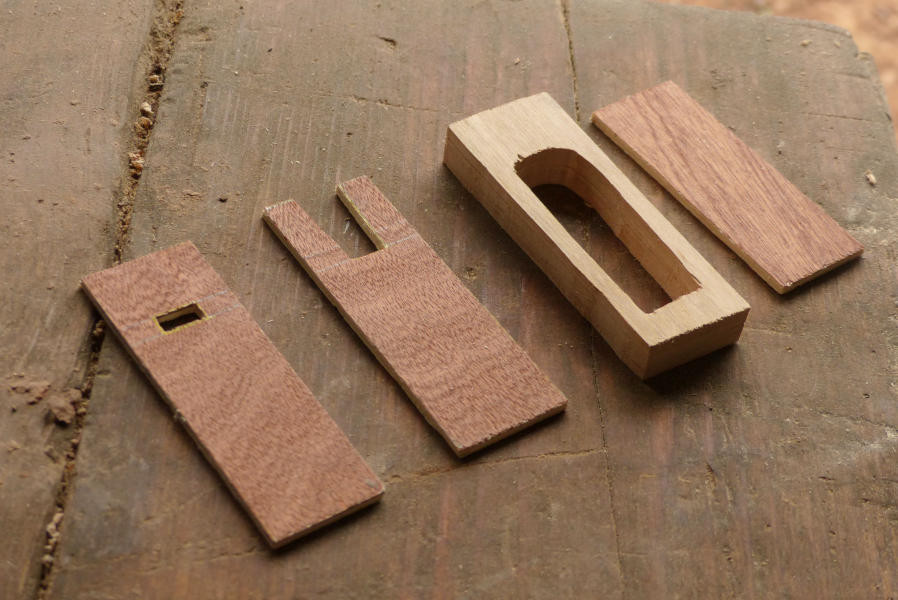

Les quatre pièces du sifflet-puzzle sont découpées et posées côte à côte.

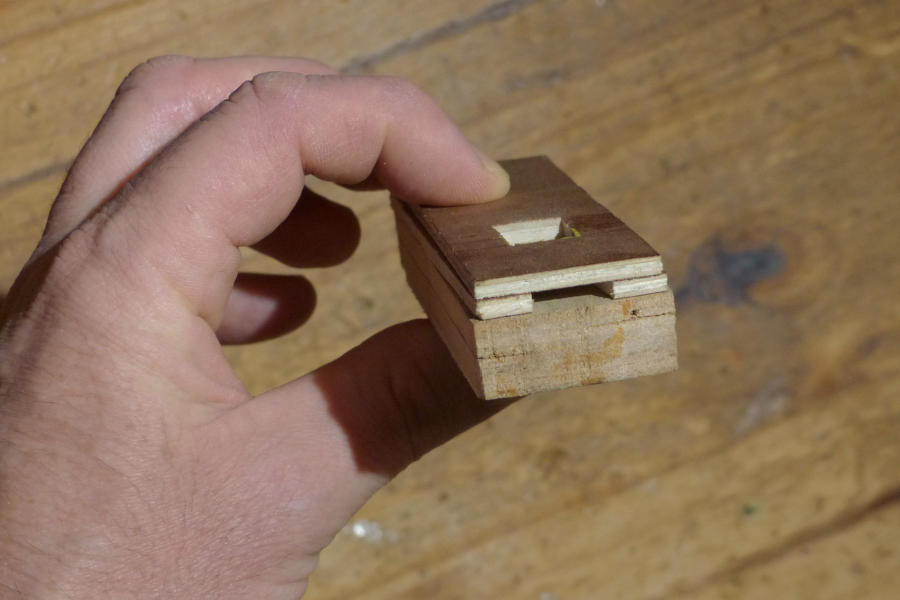

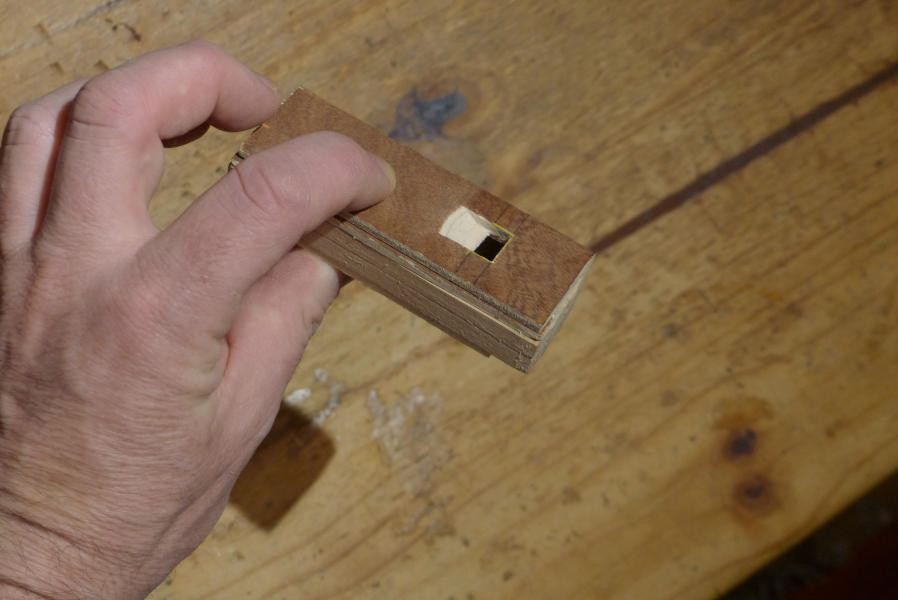

Une main tient le sifflet assemblé.
Vue sur le canal d"air, très haut car constitué d'une découpe de planche de 3mm.
1
3
0
0
User avatar
MonViolon c'est du pipeau @monviolon@framapiaf.org
1y
Et tu vois le potentiel ? On agrandit et ça devient un ocarina, on allonge et on se retrouve avec une flûte…
On remplace le contre-plaqué par de fines planchette de bois massif, on arrondit, on ponce bien-bien, on huile-de-line et on devrait pouvoir obtenir de beaux objets.
Et surtout ça me semble accessible : outillage limité et bon marché, il suffit de suivre un plan en 2D, pas de tour de main particulier à avoir.
Je te ferai des plans quand je reviendrai de Tallinn ( sabatants.ee/en/sabatants-2025-eng/ )
2
0
0
0
User avatar
MonViolon c'est du pipeau @monviolon@framapiaf.org
1y
Quelques coups de ponceuse à bande arrangent bien des choses.

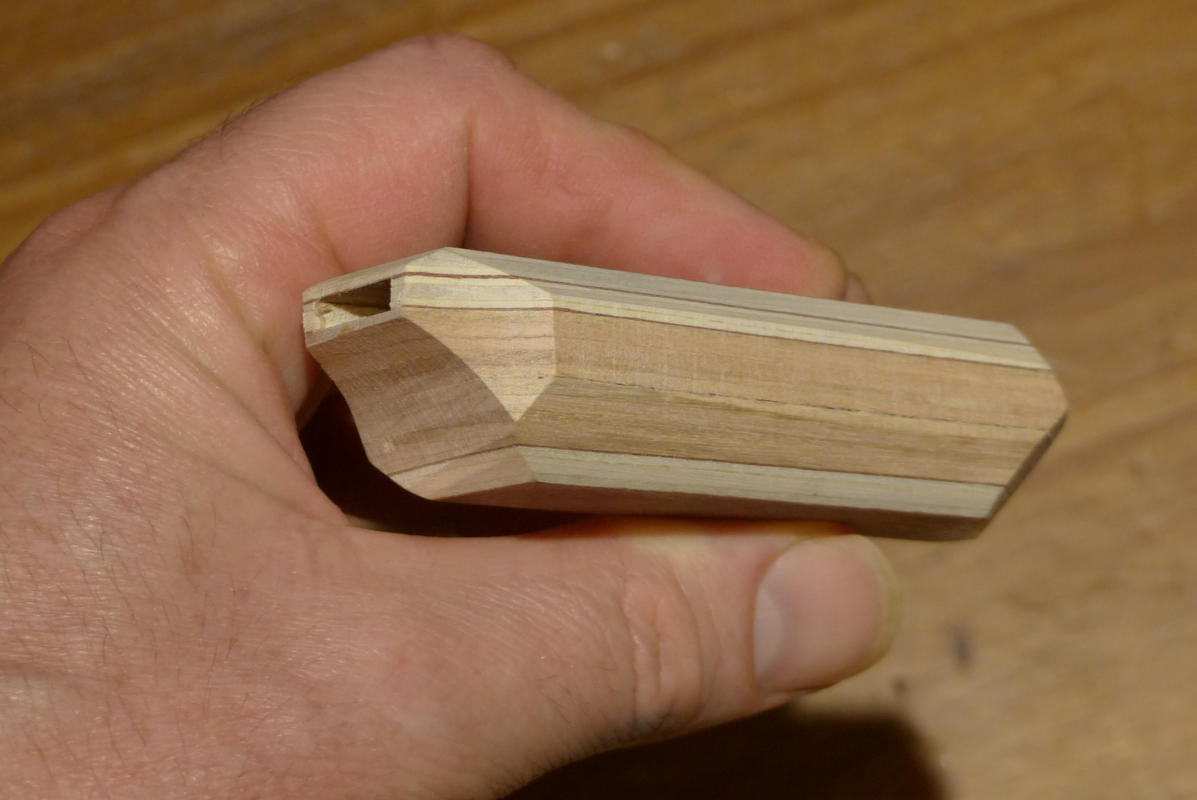

Le sifflet vu de trois quart : le bec a été affiné.

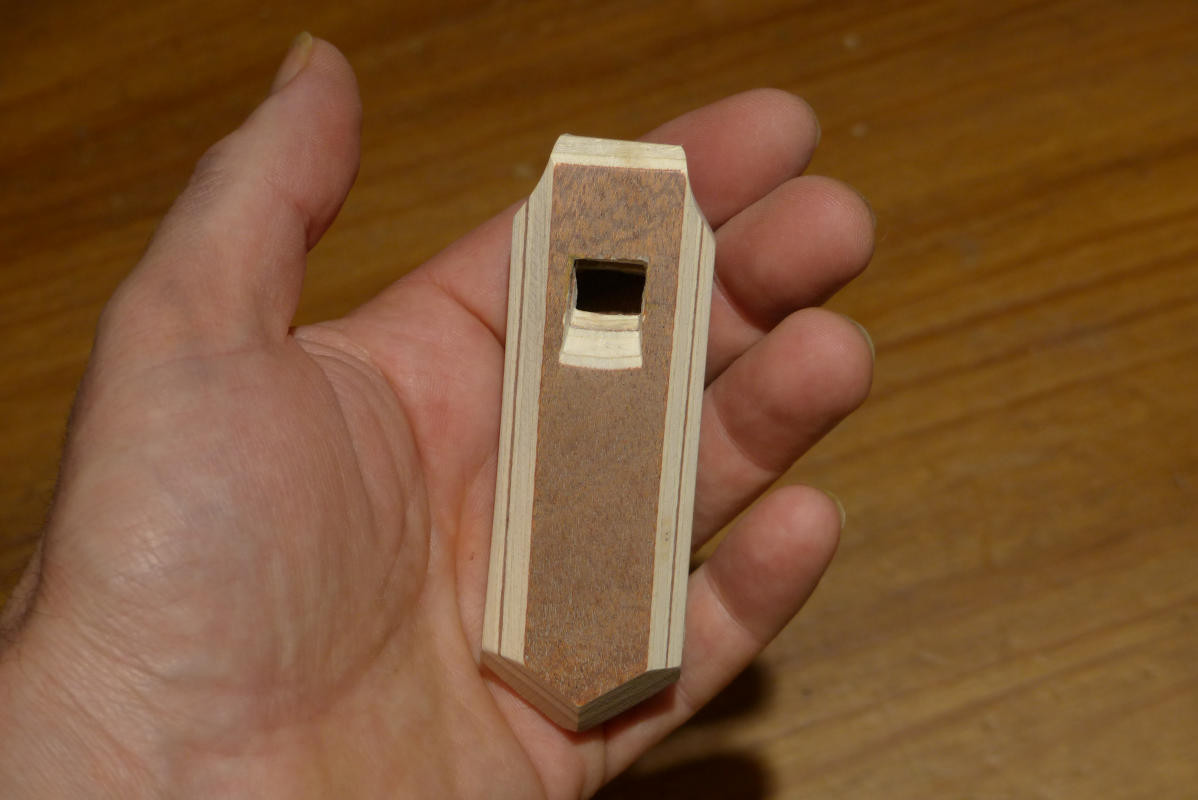

Le sifflet en contreplaqué terminé est posé dans une main. C'était un parallélépipède dont les angles ont été coupé à 45 degrés, laissant voir les jolies rayures des différentes couches de bois.
2
1
0
0
User avatar
MonViolon c'est du pipeau @monviolon@framapiaf.org
1y

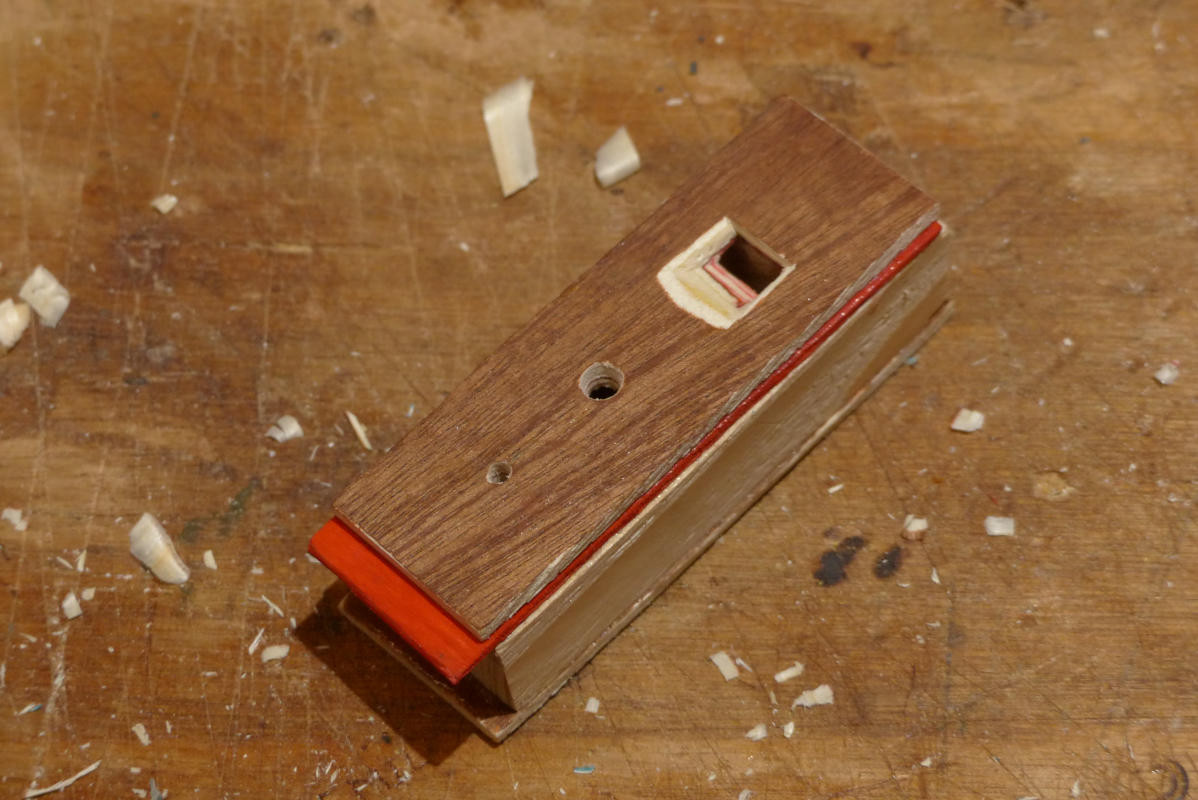

Je continue sur l'idée du sifflet-sandwich de planchettes :
- corps un peu plus épais (planche de presque 2cm d'épaisseur).
- fenêtre plus petite, planche-canal désépaissie à 2mm.
- trous de jeu.

Accordé en grattant l'intérieur.
3 trous mais 6 notes par combinaisons : Sol, La, Si, Do, Ré, Mi, jouables à une seule main !

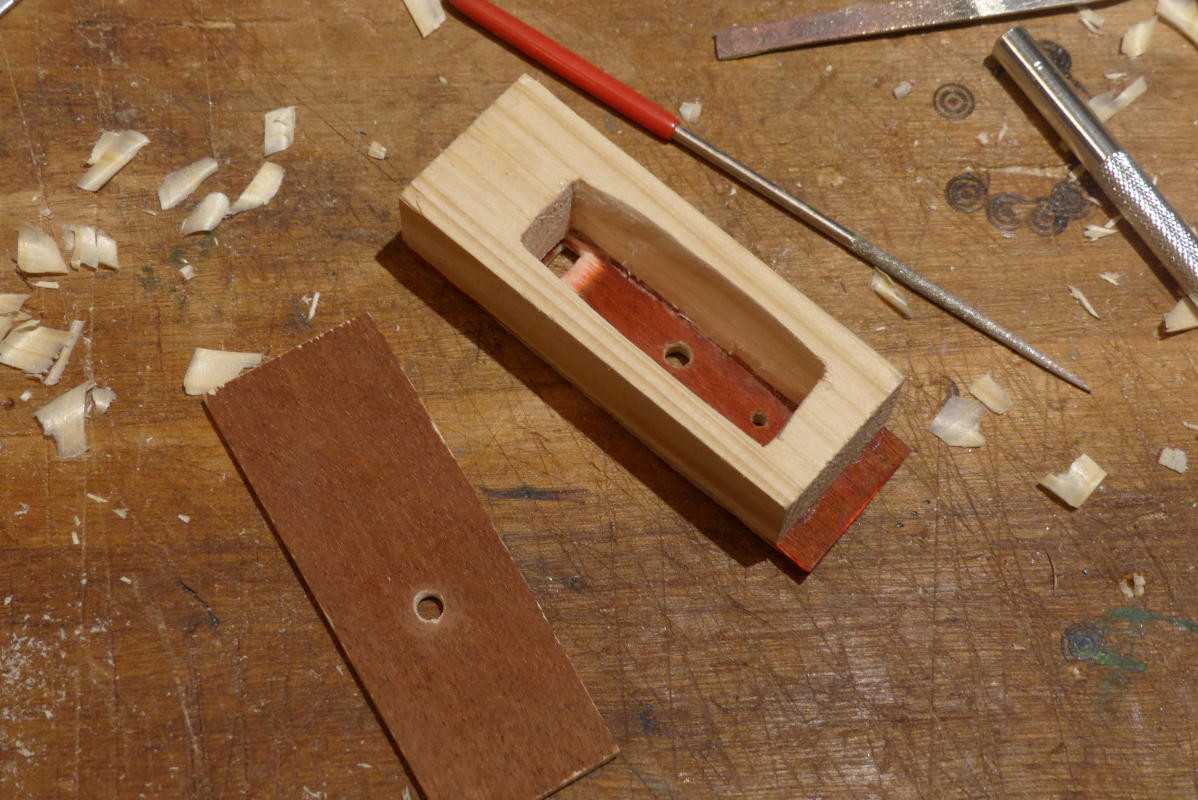

Sifflet en contreplaqué pas encore collé, ouvert. C'est un petit morceau de planche de pin de 1,8 cm d'épaisseur chantourné puis fermé de chaque côté par deux planchette de contreplaqué fin aménagé (biseau, trous).

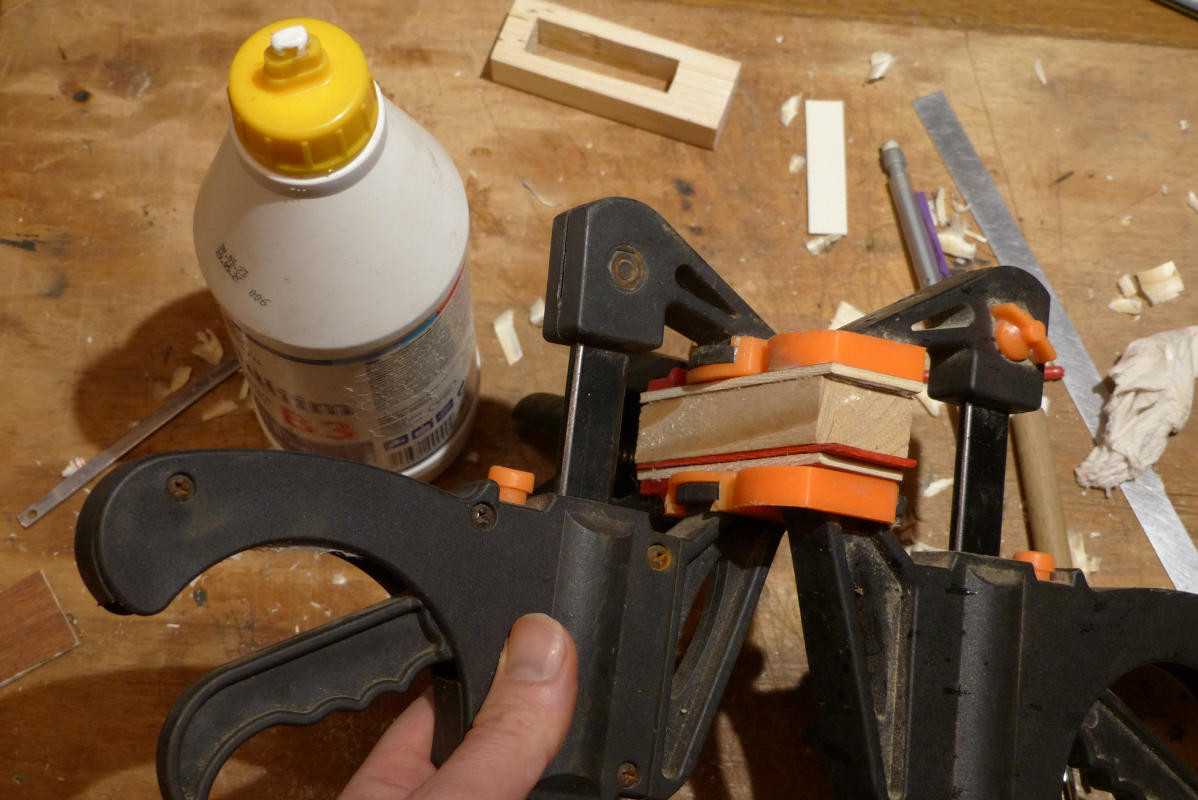

Le sifflet pressé entre deux serre-joints.
Le sifflet collé : c'est encore un sandwich de planchettes qu'il faudra mettre en forme et poncer.
3
0
0
0
User avatar
Tomaz 🔨 @tmaz@piaille.fr
1y
@monviolon merci pour l'idée ! Je me suis lancé ce week-end, avec du "vrai" bois (érable et buis pour la pièce "canal", un peu moins de 2mm).

Bon pas si simple de fabriquer des planchettes droites avec ces faibles épaisseurs, je comprends l'intérêt du contreplaqué !

J'ai collé les pièces deux par deux pour pouvoir rectifier avant le collage final.

Par contre je ne suis pas musicien, aurais-tu une ressource accessible pour apprendre à "accorder en grattant l'intérieur" ? Je rêve un peu, peut-être 😅

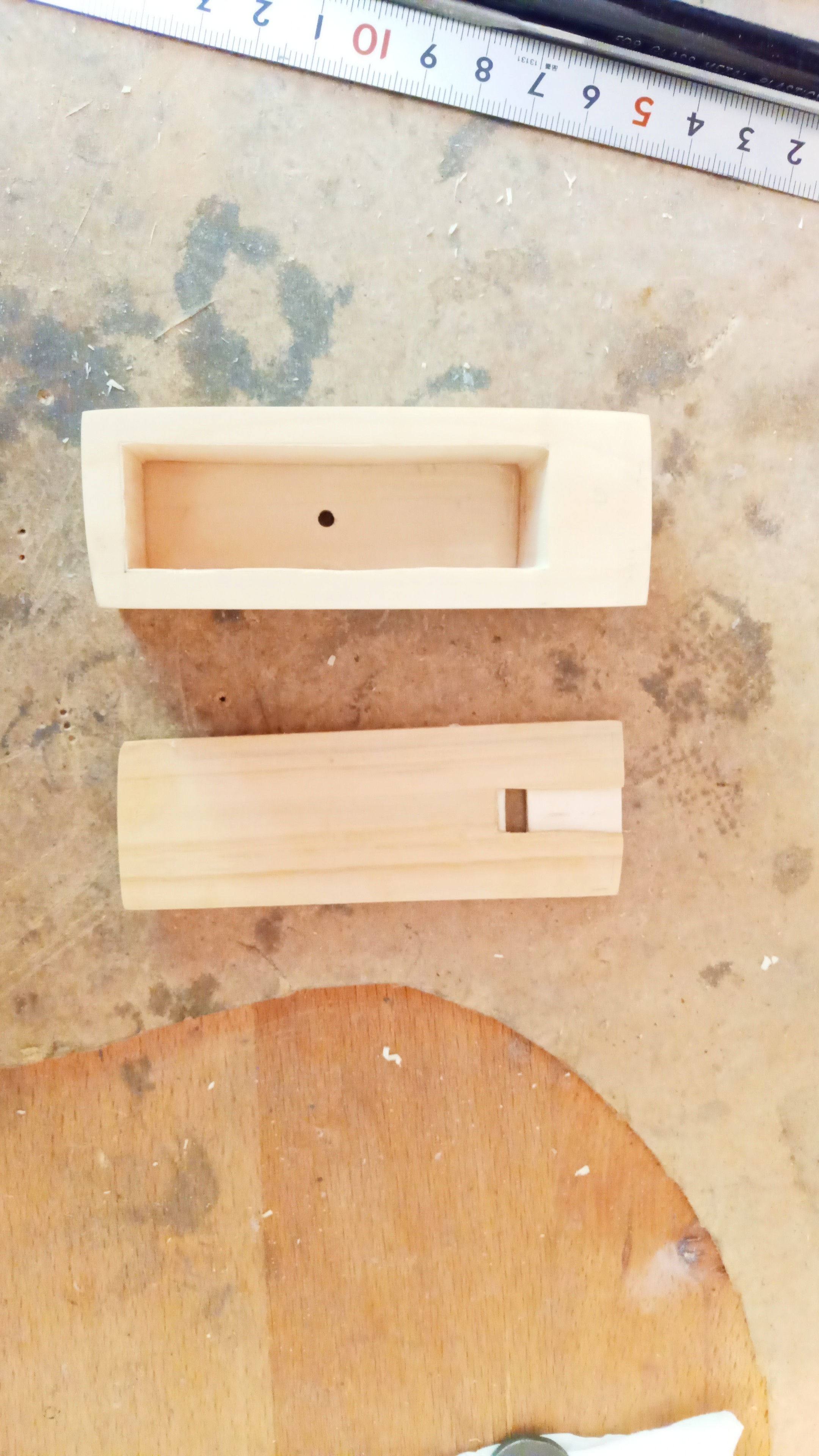

Deux collages de planchettes de bois qui vont créer une sorte de sifflet, une fois assemblées.
2
1
0
0
User avatar
just_chill @just_chill@peculiar.florist
1y
@tmaz @monviolon bonsoir, je m'incruste dans la conversation avec une autre proposition: tu peux aussi agrandir et rétrécir le trou pour ajuster la note. Agrandir avec une lime cylindrique et rétrécir à la cire d'abeille.
1
0
0
0
User avatar
MonViolon c'est du pipeau @monviolon@framapiaf.org
1y
Bonsoir @just_chill, c'est pour pour accorder la note de base (trous de jeux fermés) que j'agrandis la cavité. Ensuite, j'ajuste les trous de jeu à la lime-aiguille, en effet.
Mais sur certain ocarinas, on peut faire comme tu dis : un trou d'accord dans un endroit discret, qui n'est jamais bouché par les doigts et que l'on agrandit ou rétrécit pour ajuster l'instrument.
@tmaz
⭐1
1
0
0
1
User avatar
just_chill @just_chill@peculiar.florist
1y
@monviolon @tmaz j'ai lu trop vite, j'ai mal compris !
Pas d'atelier à la maison, sinon j'essaierai bien aussi. Mais un jour, peut-être.
